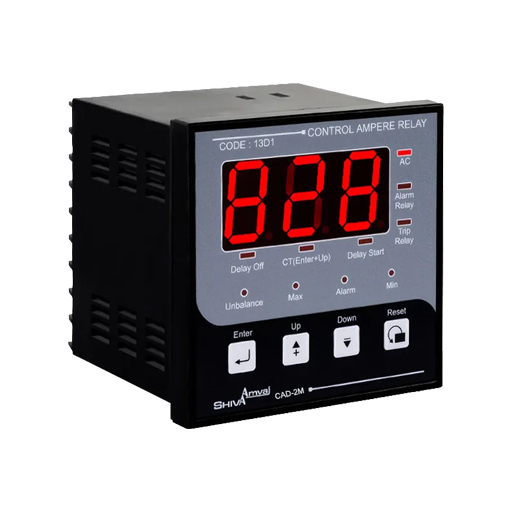

رله کنترل آمپر سه فاز شیواامواج

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-2M با دو مد کاری دستی و اتوماتیک دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد..

رله کنترل آمپر سه فاز شیواامواج با مدل CAD-1000M دستگاهی مناسب برای حفاظت موتورهای سه فاز در برابر افزایش ،کاهش و عدم تقارن جریان و نمایش جریان می باشد.

ویژگی های محصول

کد:

13D1

وزن:

495 gr

ابعاد:

96*96*115 mm

IP:

30

ولتاژ تغذیه/RESET خارجی:

180-250VAC/ R-N /50-60 HZ

دقت اندازه گیری جریان:

1+ 0.5% و 1-%0.5

زمان تنظیم CT:

از زمان وصل به برق به مدت ۵ دقیقه

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

دو عدد رله 16A

ابعاد برش تابلو:

91*91 mm

ویژگی های رله کنترل آمپر سه فاز شیوا امواج


•   قابلیت

  • نمایش و اندازه گیری جریان و حفاظت در برابر مینیمم ، ماکزیمم و عدم تقارن جریان ها

  • انتخاب مد عملکرد در مدل CAD-2M

    • دستی  (Han)

    • اتوماتیک(Aut)

• دارای

  • ۳ حد تنظیم مینیمم، آلارم و ماکزیمم جریان

  • زمان تأخیر در استارت اولیه موتورهای سنگین

  • آلارم داخلی جهت هشدار در مواقع خطار

  • ۲ رله مجزا برای ALARM و TRIP

    • کنترل جریان براساس منحنیI²T

• ۱۰ عددنشانگر برای اعلام

  • AC: برق شبکه

  • Alarm Relay: وضعیت رله Alarm

  • Trip Relay: وضعیت رله Trip

  • Delay Start:  تأخیر استارت اولیه(3-300Sec)

  • CT: نمایش و تنظیم CT(5-6000A)

  • Delay Off: تأخیر در قطع (2-60Sec)

  • Unbalanced: عدم تقارن جریان ها (10-100%CT)

  • Max: جریان ماکزیمم (0.01A-120%CT)

  • Alarm:(0.01A-جریان ماکزیمم)-OFF

  • Min: (0.01A-جریان آلارم)-OFF

• راهنمای نصب سیم کشی روی ترمینال های دستگاه
