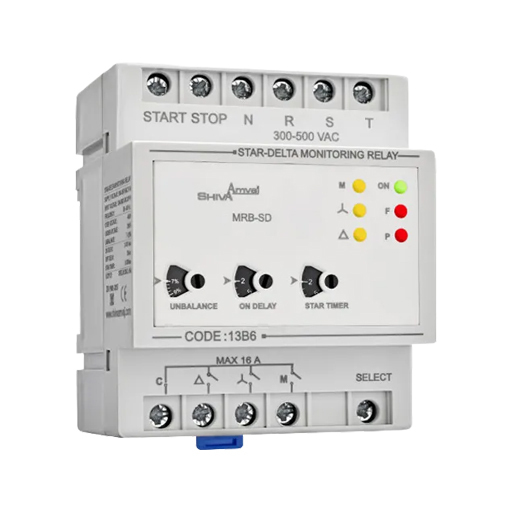

کنترل فاز ستاره مثلث شیواامواج

کنترل فاز ستاره مثلث شیوا امواج،مناسب برای راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث همراه با حفاظت کامل در برابر نوسانات برق شبکه می باشد.

ویژگی های محصول

کد:

13B6

وزن:

350 gr

ابعاد:

72*80*60 mm

IP:

30

ولتاژ تغذیه:

180-250VAC/ R-N /50-60 HZ

ولتاژ ورودی:

300-500VAC/3PH/50-60Hz

قطع برای:

افزایش ولتاژ: 440 ولت، کاهش ولتاژ: 300 ولت، عدم تقارن: 25-7 درصد

تاخیر زمان قطع:

3 Sec

زمان بین قطع رله ستاره و وصل رله مثلث:

۵۰ m Sec

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

۳ عدد رله ۱6A

ابعاد برش تابلو:

76*51 mm

ویژگی های کنترل فاز ستاره  مثلث شیواامواج


• حفاظت در برابر

  •   افزایش و کاهش ولتاژ

  • عدم توالی و عدم تقارن فازها

  • قطع هر کدام از فازها

• ۶ عدد نشانگر برای اعلام

  • ON:

    • چشمک زن آرام:قطع برق STOP

    • چشمک زن سریع: تأخیر در وصل

    • دائم روشن: دستگاه آماده استارت

• F:

  • چشمک زن آرام: افزایش ولتاژ

  • چشمک زن سریع: عدم تقارن فازها

  • دائم روشن: کاهش ولتاژ

• P:

  • چشمک زن: قطع فاز

  • دائم روشن: عدم توالی فاز

  • M: وصل رله M

  •  : وصل رله

  •  : وصل رله

• ۳ پیچ تنظیم

  • Unbalance: تنظیم عدم تقارن (7-25%)

  • On Delay: تأخیر در وصل (2-30Sec)

  • Star Timer: زمان وصل رله ستاره (2-30Sec)

• قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم

• عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو
