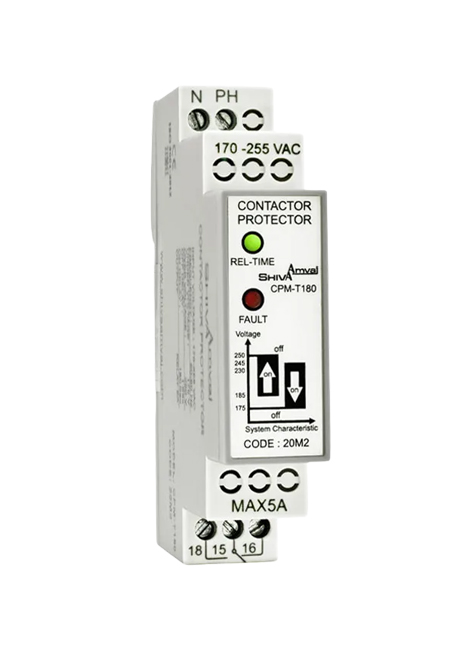

محافظ کنتاکتور 1Sسری M شیواامواج

محافظ کنتاکتور شیواامواج دستگاهی مناسب برای حفاظت کنتاکتورهایی با بویین ۲۲۰V در برابر افزایش و کاهش ولتاژ و دوفاز شدن می باشد.

ویژگی های محصول

کد:

20M2

وزن:

55 gr

ابعاد:

88*18*71 mm

IP:

30

ولتاژ تغذیه:

170-255VAC /50-60 HZ

قطع برای:

افزایش ولتاژ: 250 ولت، کاهش ولتاژ: 175 ولت

تاخیر زمان قطع:

1 Sec

خروجی:

رله 5A

تأخیر زمان وصل:

1 Sec

ویژگی های محافظ کنتاکتور شیواامواج

• حفاظت کلیه دستگاههای تک فاز و وسایل خانگی برق با بکارگیری کنتاکتور مناسب

• ۲ عدد نشانگر برای اعلام

• REL/TIME:

  • زمان گیری چشمک زن

  • وصل رله(دائم روشن)

• FAULT: افزایش یا کاهش ولتاژ



عمکلرد دستگاه

با وصل برق دستگاه، نشانگر سبز رنگ(REL/TIME) در مدل CPJN-T1 به مدت 1 ثانیه و در مدل CPJN-T180 به مدت 180 ثانیه چشمک زن شده، سپس به طور دائم روشن و کنتاکتور وصل می شود. چنانچه به دلایل مختلف از قبیل دو فاز شدن شبکه، کاهش یا افزایش ولتاژ، ولتاژ بوبین کنتاکتور از 175V کمتر یا از 250V بیشتر گردد بلافاصله دستگاه فرمان قطع خواهد داد و نشانگر قرمز(FAULT) روشن می شود و تا نرمال شدن شبکه در این حالت باقی خواهد ماند.
