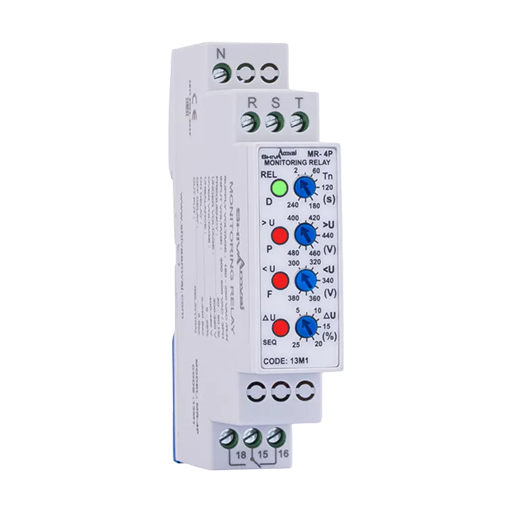

کنترل فاز با نول سری M شیواامواج

کنترل فاز سری M درابعاد تک مینیاتور با دقت و کارآیی بالا طراحی و ساخته شده است.
با استفاده از این کنترل فاز می توان اختلالات ناشی از دو فاز شدن، قطع فاز، عدم تقارن فازها، جابجایی فازها و افزایش یا کاهش ولتاژها را در کلیه مراکز صنعتی، تجاری و مسکونی کنترل نمود.

ویژگی های محصول

کد:

13M1

وزن:

75 gr

ابعاد:

88*18*71 mm

IP:

30

ولتاژ تغذیه:

180-250VAC/ R-N /50-60 HZ

ولتاژ ورودی:

300-500VAC/3PH/50-60Hz

تأخیر زمان وصل:

۲-۲۴۰ Sec

تاخیر زمان قطع:

3 Sec

تأخیر زمان قطع برای کاهش ولتاژ در لحظه استارت:

10 Sec

قطع برای:

افزایش ولتاژ: 480-400 ولت، کاهش ولتاژ: 380-300 ولت، عدم تقارن: 25-5 درصد

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

رله 10A

ویژگی های کنترل فاز سری M شیواامواج


• استفاده از سیستم میکروپروسسوری جهت کنترل دقیق شبکه برق

• حفاظت در برابر

  • دو فاز شدن

  • قطع فاز

  • عدم تقارن فازها

  • جابجایی فازها

  • افزایش یا کاهش ولتاژ

• ۴ عدد پیچ برای تنظیم:

  • تأخیر زمان وصل

  • افزایش ولتاژ

  • کاهش ولتاژ

  • عدم تقارن فازها

• ۴ عدد نشانگر برای اعلام:

  • دائم روشن:

    • REL: وصل رله

    • U<: افزایش ولتاژ

    • U>: کاهش ولتاژ

    • ΔU: عدم تقارن فازها

  • چشمک زن:

    • D: زمانگیری برای وصل رله

    • P: جابجایی نول

    • F: قطع فاز

    • SEQ: جایجایی فازها
