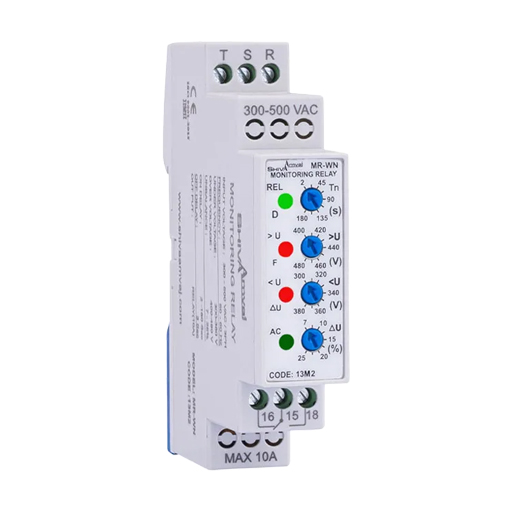

کنترل فاز (بدون نول) شیواامواج

کنترل فاز بدون نول شیواامواج (سری M) در ابعاد تک مینیاتور با دقت و کارآیی بالا طراحی و ساخته شده است. با استفاده از این کنترل فاز می توان اختلالات ناشی از دو فاز شدن، قطع فاز، عدم تقارن فازها، جابه جایی فازها و افزایش یا کاهش ولتاژها را در کلیه مراکز صنعتی، تجاری و مسکونی کنترل نمود.

ویژگی های محصول

کد:

13M2

وزن:

68 gr

ابعاد:

88*18*71 mm

IP:

30

ولتاژ ورودی:

300-500VAC/3PH/50-60Hz

تأخیر زمان وصل:

2-180 ثانیه

تاخیر زمان قطع:

3 ثانیه

قطع برای:

افزایش ولتاژ: 480-400 ولت، کاهش ولتاژ: 380-300 ولت، عدم تقارن: 25-7درصد

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

رله 10A

ولتاژ ورودی:

300-500VAC/3PH/50-60Hz

تأخیر زمان وصل:

2-180 ثانیه

تاخیر زمان قطع:

3 ثانیه

قطع برای:

افزایش ولتاژ: 480-400 ولت، کاهش ولتاژ: 380-300 ولت، عدم تقارن: 25-7درصد

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

رله 10A

ویژگی های کنترل فاز بدون نول شیواامواج


• استفاده از سیستم میکروپروسسوری جهت کنترل دقیق شبکه برق

• حفاظت در برابر

  • دو فاز شدن

  • قطع فاز

  • عدم تقارن فازها

  • جابجایی فازها

  • افزایش یا کاهش ولتاژ

• ۴ عدد پیچ برای تنظیم:

  • تأخیر زمان وصل

  • افزایش ولتاژ

  • کاهش ولتاژ

  • عدم تقارن فازها

• ۴ عدد نشانگر برای اعلام:

  • دائم روشن:

    • REL: وصل رله

    • U<: افزایش ولتاژ

    • U>: کاهش ولتاژ

    • AC: برق شبکه

  • چشمک زن:

    • D: زمانگیری برای وصل رله

    • F: قطع فاز

    • F,ΔU: جابجایی فازها
