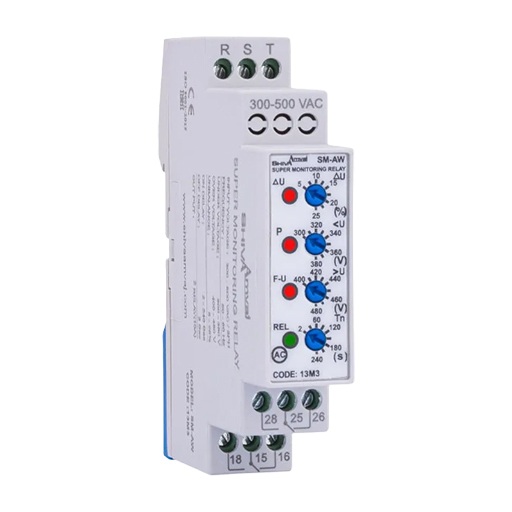

سوپر کنترل فاز سری M ( بدون نول) شیواامواج

سوپر کنترل فاز شیواامواج (سری M) در ابعاد تک مینیاتور دستگاهی مناسب جهت حفاظت شبکه برق در برابر اختلالات ناشی از افزایش ولتاژ، کاهش ولتاژ، عدم تقارن فازها و جابجایی فازها می باشد و برای استفاده در کلیه مراکز صنعتی، تجاری و مسکونی ساخته شده است.

ویژگی های محصول

کد:

13M3

وزن:

78 gr

ابعاد:

88*18*71 mm

IP:

30

ولتاژ ورودی:

300-500VAC/3PH/50-60Hz

قطع برای:

عدم تقارن:25-5درصد، کاهش ولتاژ:380-300ولـت، افزایش ولتاژ:480-400ولت

تأخیر زمان وصل:

۲-۲۴۰ ثانیه

تاخیر زمان قطع:

3 ثانیه

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

خروجی:

2 عدد رله ۱۰A

ویژگی های سوپر کنترل فاز شیواامواج


• حفاظت در برابر

  • قطع هر کدام از فازها

  • عدم تقارن فازها

  • عدم توالی فازها(جابجایی)

  • افزایش یا کاهش ولتاژ

• 4عدد پیچ برای تنظیم

  • ΔU:عدم تقارن فازها

  • U>:کاهش ولتاژ

  • U<:افزایش ولتاژ

  • Tn:تأخیر زمان وصل

• 4عدد نشانگر برای اعلام

  • ΔU:عدم تقارن فازها

  • P:عدم توالی یا قطع فازها

  • F – U:افزایش یا کاهش ولتاژ

  • AC/REL:وصل رله یا برق شبکه
