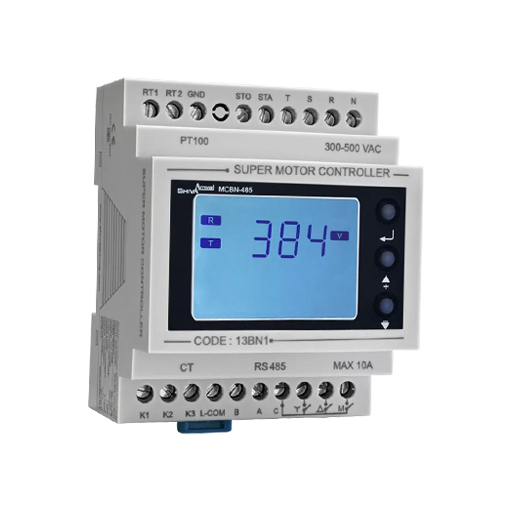

سوپر کنترل موتور شیواامواج

• ۳ دستگاه در یک دستگاه:
• یک دستگاه کنترل بار
• یک دستگاه کنترل فاز ستاره مثلث
• یک دستگاه ترموستات

سوپر کنترل موتور شیواامواج به همراه پکیج CT مخصوص به خود یک محافظ کامل برای موتورهای سه فاز ستاره مثلث می باشد که تمام پارامترهای ولتاژ، جریان و دما را به صورت دقیق اندازه گیری و کنترل نموده و ساعت کارکرد و تعداد قطع و وصل موتور را نیز نمایش می دهد.

از قابلیت های این دستگاه امکان برقراری ارتباط با سیستم کامپیوتر از طریق پورت RS 485می باشد که با نصب اپلیکیشن اختصاصی شیواامواج به راحتی می توان تنظیمات دستگاه را از راه دور انجام داده و پارامترهای مورد نیاز را مشاهده و عملکرد موتور مورد نظر را تحت کنترل داشت.

ویژگی های محصول

کد:

13BN1

وزن:

240 gr

ابعاد:

71*90*65 mm

IP:

30

ولتاژ ورودی:

300-500VAC/50-60Hz

ولتاژ تغذیه:

180-250VAC/ R-N /50-60 HZ

دقت اندازه گیری ولـتاژ:

1V

دقت اندازه گیری جریان:

%0.5 CT

دقت اندازه گیری دما:

۱درجه سانتی گراد

نوع سنسور:

سه سیمه PT100

ماکزیمم تعداد قطع و وصل موتور:

۴۹۹۹ مرتبه

کارآیی در:

دما: ۶۵+..۲۰– درجه سانتی گراد و رطوبت : ۷۰درصد

ماکزیمم جریان عبوری:

100 آمپر قطر سیم 25 میلیمتر

پورت ارتباطی:

RS 485(MOD BUS RTU)

خروجی:

۳ عدد رله ۱۰A

ماکزیمم ساعت کارکرد موتور:

۴۹۹۹ ساعت

ویژگی های سوپر کنترل موتور شیواامواج


• عملکرد کنترل بار

  • حفاظت در برابر

    • افزایش و کاهش جریان

    • عدم توالی و تقارن فازها

  • قابلیت

    • کالیبره جریان

    • کنترل جریان براساس منحنی I²T

    • تشخیص قطع سیم CT

• عملکرد ترموستات

  • حفاظت در برابر افزایش دمای موتور

  • قابلیت تشخیص قطع سنسور

• عملکرد کنترل فاز ستاره مثلث

  • راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث

  • قابلیت فرمان با شاسی STOPوSTART یا کنترل به سیله PLC

  • قابلیت فرماناز طریق ارتباط RS485

  • حفاظت در برابر

    • افزایش و کاهش جریان

    • عدم توالی و تقارن فازها

    • قطع هر کدام از فازها

• نمایش

  • ساعت کارکرد موتور

  • تعداد قطع و وصل موتور

  • ولتاژ،جریان و دما
