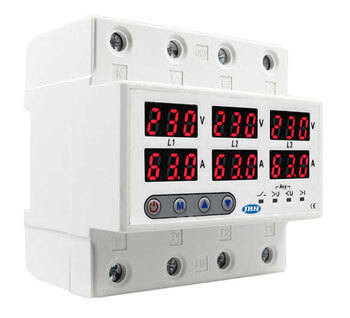

محافظ ولتاژ جریان سه فاز جی بی اچ

P1

زمان راه اندازی اولیه

1 … 500 ثانیه

60

جهت حفاظت تجهیزات از قطع و وصل ناگهانی برق شهر زمان راه اندازی اولیه در نظر گرفته شده که باعث میشود در زمان وصل برق رله محافظ با تاخیر وصل کند

U1

میزان اضافه ولتاژ

230 … 300 ولت

255

میزان اضافه ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 255 ولت میتواند باشد ولی پیش فرض این دستگاه 245 ولت میباشد

U2

مقدار ریکاوری اضافه ولتاژ

225 … 295 ولت

250

به ولتاژی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت کمتر از اضافه ولتاژ تنظیم میشود

U3

زمان تاخیر در وصل اضافه ولتاژ

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

U4

زمان عملکرد قطع افت ولتاژ

0.1 … 30 ثانیه

1

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه ولتاژ ، محافظ قطع میکند که بهتر است در کمترین زمان تنظیم شود

U5

میزان افت ولتاژ

140 … 210 ولت

195

میزان افت ولتاژ قابل قبول را تعیین میکند که مطابق استاندارد تا 170 ولت میتواند باشد ولی پیش فرض این دستگاه 200 ولت میباشد

U6

مقدار ریکاوری افت ولتاژ

145 … 215 ولت

200

به ولتاژی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ با رسیدن به این ولتاژ محافظ اجازه وصل میدهد که مطابق استاندارد 5 ولت بیشتر از افت ولتاژ تنظیم میشود

U7

زمان تاخیر در وصل افت ولتاژ

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

U8

زمان عملکرد قطع افت ولتاژ

0.1 … 30 ثانیه

2

به زمانی اطلاق میشود که پس از اتفاق افتادن افت ولتاژ ، محافظ قطع میکند که بهتر است بین 1 الی 3 ثانیه زمان تنظیم شود .

U9

کالیبره ولتاژ

-9.5 … +9.5 درصد

%

این پارامتر زمانی نیاز به تغییر دارد که نمایشگر ولتاژ مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به ولتاژ واقعی رسید

U10

مقدار عدم تقارن ولتاژ سه فاز

20 … 99 ولت

30

در صورت اختلاف ولتاژ بیش از حد تعیین شده بین دو فاز از سه فاز ورودی خروجی دستگاه قطع میشود.

U11

مقدار ریکاوری عدم تقارن ولتاژ سه فاز

15 … 94 ولت

25

در صورت کاهش اختلاف ولتاژ بین دو فاز و رسیدن به عدد تنظیم شده خروجی دستگاه مجدد وصل میشود.

U12

فعال/ غیر فعال کردن حفاظت تقارن ولتاژ

ON/OFF

ON

از این پارامتر برای فعال یا غیر فعال کردن پارامتر U10 استفاده میشود.

C1

مقدار اضافه بار

1 … 63 آمپر

50

میزان اضافه بار قابل قبول را تعیین میکند که کاربر میبایست با توجه به آمپر فیوز بالادستی و مصارف پایین دستی مقدار آن را تعیین کند

C2

زمان تاخیر در وصل اضافه بار

1 … 500 ثانیه

60

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار ، محافظ اجازه وصل مجدد را میدهد که بهتر است بالای 1 دقیقه تنظیم شود

C3

زمان عملکرد قطع اضافه بار

0.1 … 30 ثانیه

3

به زمانی اطلاق میشود که پس از اتفاق افتادن اضافه بار، محافظ قطع میکند که بهتر است با در نظر گرفتن جریان راه اندازی تجهیزات بین 1 تا 3 ثانیه تنظیم شود

C4

کالیبره جریان

-9.5 … +9.5 درصد

%

این پارامتر زمانی نیاز به تغییر دارد که نمایشگر جریان مقدار بیشتر یا کمتر از مقدار واقعی را نشان میدهد که با کاهش و یا افزایش درصد میتوان با دقت بسیار بالا به جریان واقعی رسید

C5

تعریف تعداد دفعات وصل مجدد اضافه بار

1 … 20 بار / OFF

OFF

تعریف شده مجدد محافظ وصل میکند زمانی که اضافه بارهای متعدد رخ میدهد با تعریف این پارامتر از وصل بیش از اندازه محافظ جلوگیری می شود
